준설선 스위블 연결 선택 및 유지 관리 전략이 운영 보호와 파이프라인 안전에 영향을 미치는 방법은 무엇입니까?

준설작업에서는 회전 조인트 머드 이송 및 배출 파이프라인을 연결하는 핵심 회전 구성 요소 역할을 하며, 그 성능은 전반적인 선박 운영 효율성과 파이프라인 시스템 안전을 직접적으로 결정합니다. 현재 업계의 합의는 다음과 같습니다. 스위블 조인트 선택 및 유지 관리 전략은 "기능적 적절성"에서 "작동 조건에 따른 정확한 일치"로 발전했습니다. . 글로벌 준설 프로젝트 규모가 계속 증가하고 운영 깊이가 증가하며 환경 표준이 강화됨에 따라 압력 용량, 밀봉 내구성 및 신속한 분해 효율성의 3차원에 걸친 스위블 조인트의 기술 발전은 비용 절감 및 생산성 향상을 추구하는 준설선단의 중요한 돌파구가 되었습니다.

준설 파이프라인 시스템의 스위블 조인트의 기능적 위치 지정 및 기술 원리

준설 선박은 작업 중 복잡한 해상 상태 변화와 다양한 퇴적층 지질학에 동시에 대처해야 합니다. 스위블 조인트의 핵심 기능은 다음과 같습니다. 양방향 각도 보상 수직 및 수평 방향 모두에서 진흙 파이프라인이 선박 롤링, 조석 변동 및 해저 지형 기복 조건에서 안정적인 흐름을 유지할 수 있도록 하여 견고한 파이프라인 연결로 인해 발생할 수 있는 응력 집중 또는 유속 저하를 방지합니다.

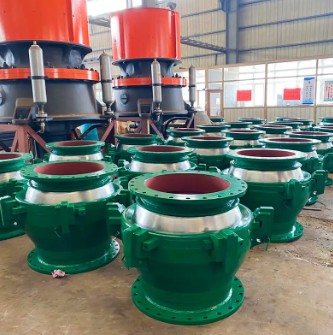

회전하는 볼과 글랜드 구조의 신속한 조정 메커니즘

스위블 조인트는 스위블 볼과 베이스 사이의 연동 설계를 채택하여 신속한 각도 조정 및 잠금 글랜드 회전을 통해. 이 구조의 장점은 두 가지 수준에서 나타납니다.

• 비상 상황 또는 파이프 교체 작업 중에 작업자는 머드 전달 파이프 분리 및 제거를 완료할 수 있습니다. 분 글랜드를 회전시켜 비작동 중단 시간을 대폭 단축
• 다양한 직경과 각도의 스위블 조인트 기능 호환성 , 준설 프로젝트에 필요한 빈번한 파이프라인 라우팅 조정에 적응하기 위해 여러 파이프 그룹 간의 유연한 연결 및 분리가 가능합니다.

유체 역학의 관점에서 스위블 조인트의 내부 흐름 채널 설계는 이류 속도 손실이 5% 최대 편향 각도에서도; 그렇지 않으면 준설 생산량이 직접 감소하고 파이프라인 마모가 가속화됩니다.

압력 등급 및 연결 스타일은 선택을 위한 주요 결정 매개변수입니다.

스위블 조인트의 압력 등급은 적용 가능한 작동 조건 및 재료 사양과 직접적으로 연관되어 있습니다. 현재 주류 제품은 다음과 같은 다양한 압력 범위를 포괄합니다. 1MPa~3MPa 이상 , 차별화된 벽 두께, 씰 재료 및 볼 표면 처리 공정에 따라 등급이 다릅니다.

압력 등급과 일반적인 적용 시나리오 간의 대응

선택한 압력 등급이 너무 낮으면 씰은 고압 진흙 침식으로 인해 파손이 가속화되어 누출이 자주 발생합니다. 등급이 너무 높으면 불필요한 중량 증가 및 비용 중복이 발생합니다. 경험적 규칙은 다음에서 정격 압력 등급을 선택하는 것입니다. 1.2~1.3배 실 마모 후 압력 저하를 위한 여유가 있는 실제 최대 작동 압력입니다.

연결 스타일 및 장착 형태에 따라 현장 적응 효율성이 결정됩니다.

스위블 조인트 연결 스타일은 두 가지 주요 형태로 나뉩니다. 글랜드형과 볼트형 , 플랜지 연결 및 용접 고정을 포함하는 장착 스타일. 다양한 조합은 차별화된 현장 조건과 유지 관리 전략에 적합합니다.

글랜드와 볼트 연결 사이의 적용 경계

글랜드 연결은 추가 도구 없이도 글랜드 회전을 통해 신속한 볼 잠금 및 해제를 달성하므로 필요한 조건에 특히 적합합니다. 빈번한 분해 - 다중 파이프 회전 작업 또는 긴급 수리 시나리오 등. 단점은 지속적인 진동 환경에서 글랜드 예압이 점차적으로 약화되어 고정 상태를 정기적으로 검사해야 한다는 것입니다.

반대로 볼트 연결은 고강도 볼트를 사용하여 볼과 베이스를 견고하게 잠그므로 아래에서 더 높은 연결 신뢰성을 제공합니다. 고진동, 고토크 조건. 그러나 분해하려면 특수 도구가 필요하며 일반적으로 단일 파이프 교체 시간이 소요됩니다. 30% ~ 40% 글랜드 유형보다 길다. 따라서 볼트 연결은 심해 준설 프로젝트에서 파이프 교체 빈도가 낮은 장기 연속 작업에 더 적합합니다.

플랜지 장착과 용접 장착 사이의 시나리오 선택

• 플랜지 장착 : 추후 분해 및 교체가 용이하며 모듈형 파이프 섹션 설계에 적합하며 전체 수명 주기 유지 관리 비용을 대략적으로 절감할 수 있습니다. 15% ~ 20% . 그러나 플랜지 면 평탄도 요구 사항은 높으며 설치 정밀도는 밀봉 성능에 직접적인 영향을 미칩니다.
• 용접 장착 : 높은 구조적 강성과 내피로성을 제공하여 영구 또는 반영구적 배관 단면 배치에 적합합니다. 용접 결함률이 아래로 유지되도록 비파괴 검사(예: 초음파 또는 방사선 검사)를 통해 용접 품질을 검증해야 합니다. 2%

편향 각도 사양은 선박 운동 진폭과 정확하게 일치해야 합니다.

스위블 조인트의 편향 각도는 선박 롤링 및 파이프라인 변위를 보상하는 능력을 직접적으로 결정합니다. 현재 산업 표준 사양은 다음과 같습니다. 15° 및 18° 주로 운영 중인 해상 상태 등급 및 파이프라인 범위를 기반으로 선택하는 구성입니다.

발해만, 장강 하구 등 내륙 강과 해안 지역의 바다 상태는 상대적으로 온화하며 선박의 횡동각은 일반적으로 다음을 초과하지 않습니다. 8° ~ 10° . 15° 편향 사양의 스위블 조인트는 구조가 더 작고 가벼우면서도 보상 요구 사항을 충족할 수 있습니다. 남중국해, 동중국해, 인도양 등 해상 상태가 더욱 복잡한 외해 지역에서는 선박의 롤이 도달할 수 있습니다. 12° ~ 15° , 조류로 인한 파이프라인 드리프트로 인해 18° 편향 사양이 더 신중한 선택이 됩니다.

편향 각도가 클수록 반드시 더 좋은 것은 아니라는 점에 유의하는 것이 특히 중요합니다. 과도한 편향 각도는 볼과 베이스 사이의 간격을 증가시켜 밀봉 접촉 표면의 유효 압력 지지 영역을 감소시키고, 고압 조건에서는 실제로 누출 위험을 증가시킵니다. 그러므로, 편향 각도는 동작 보상 요구 사항을 충족하는 최소값을 취해야 합니다. , 유연성과 밀봉 신뢰성의 균형을 유지합니다.

유지 관리 전략과 수명 주기 관리는 총 소유 비용 절감의 핵심입니다.

준설 작업의 회전 조인트 실패 모드는 씰 마모 실패, 볼 표면 침식, 글랜드 또는 볼트 피로 풀림의 세 가지 영역에 집중됩니다. 체계적인 유지보수 전략을 수립하면 평균 고장 간격(MTBF)을 기존보다 늘릴 수 있습니다. 1,200시간 이상으로 2,000시간 .

권장되는 3단계 유지 관리 시스템

1. 일일 점검(교대당) : 글랜드 또는 볼트 체결 상태 육안 검사, 비정상적인 진동 소음 청취, 조인트 부분의 진흙 누출 징후 모니터링
2. 정기 유지 관리(500운영 시간마다) : 씰 마모량 분해 및 검사, 볼과 베이스의 맞춤 간격 측정, 마모 한계에 도달한 씰 부품 교체, 지정된 토크 잠금 재적용
3. 주요 점검(3,000~4,000시간마다 또는 매년) : 볼 표면의 오버레이 용접 수리 또는 코팅 재구성, 씰 시스템 전체 교체, 정격 압력에서 누출이 없는지 압력 테스트 검증 수행 30분

또한 스위블 조인트에 대한 전체 수명주기 아카이브를 구축하고 각 유지 관리 이벤트의 마모 데이터, 교체 구성품 배치 번호 및 작동 조건 매개변수를 기록하는 것이 좋습니다. 데이터 축적을 통해, 예측 유지 관리 모델 특정 퇴적물 유형 및 해역에 맞춘 맞춤형 솔루션을 점진적으로 개발하여 대응적 수리를 사전 예방으로 전환하고 계획되지 않은 가동 중지 시간을 더욱 단축할 수 있습니다.

세 가지 확실한 방향 준설선 회전 조인트 기술개발

현재의 기술 발전과 엔지니어링 요구 사항을 종합하여 준설선 회전 조인트 분야의 세 가지 개발 방향에 주목해야 합니다.

• 재료 업그레이드 : 표면 경화 합금 또는 세라믹 코팅 기술을 사용하여 볼 내식성을 향상시키고, 높은 마모 조건에서 수명을 연장하는 것을 목표로 합니다. 40% ~ 50%
• 지능형 모니터링 : 조인트 내부에 압력 및 온도 센서를 내장하여 씰 상태 데이터를 선박 중앙 제어 시스템에 실시간으로 전송하여 조기 누출 경고 가능
• 모듈형 디자인 : 글랜드, 볼, 베이스 및 씰 구성 요소의 표준화 및 상호 교환성을 추진하여 단일 구성 요소 교체 시간을 몇 시간에서 1시간 미만으로 단축합니다. 30분

준설 차량 관리자의 경우 스위블 조인트 선택 및 유지 관리는 단순한 소모품 관리가 아니라 전체 파이프라인 시스템 최적화의 하나의 링크로 통합되어야 합니다. 압력 등급의 정확한 일치, 연결 스타일의 합리적인 선택, 유지 관리 주기의 엄격한 준수를 통해 스위블 조인트는 "마모 부품"에서 준설 운영 연속성과 경제적 성과를 보장하는 전략적 노드 .
