커터 흡입 준설선의 구성 요소는 무엇입니까?

현대의 항만 건설, 수로 준설, 토지 간척 사업에서는 커터 흡입 준설선 준설과 운송이 통합된 역량을 갖춘 는 없어서는 안 될 국가 자산으로 자리 잡았습니다.

I. 준설 시스템: 동력원

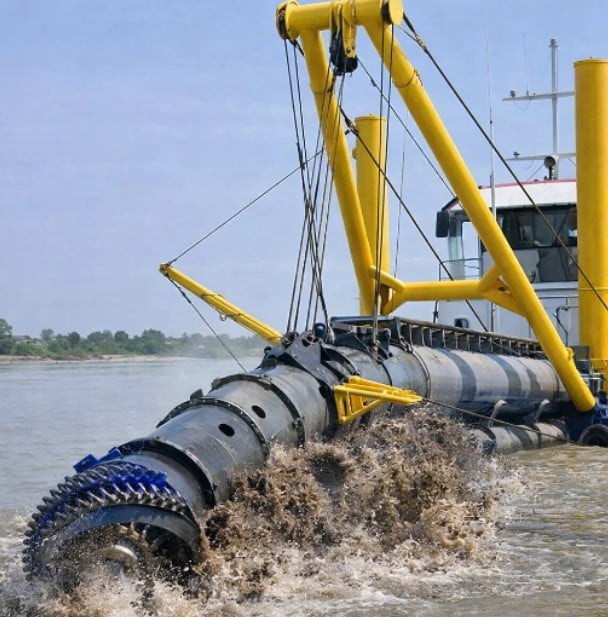

커터 흡입 준설선의 가장 눈에 띄는 특징은 전면의 커터 헤드 시스템입니다.

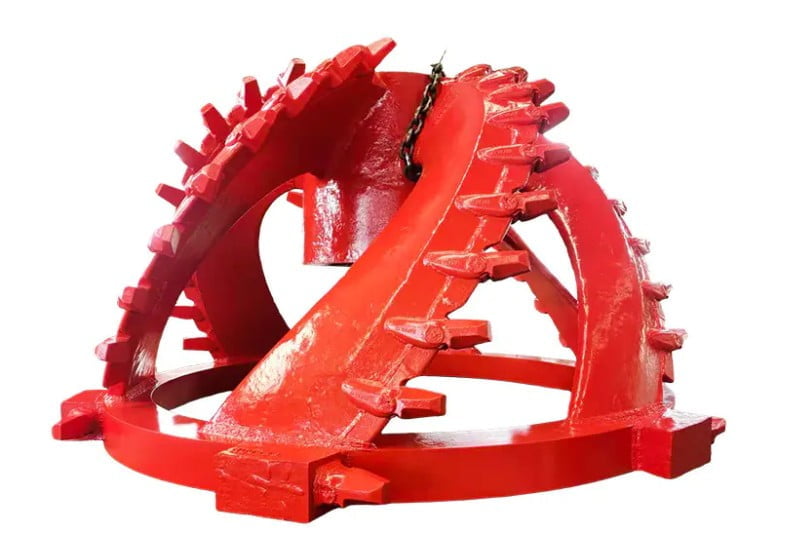

커터 헤드

선체 전면의 교량 끝단에 위치하여 고속 회전을 통해 수중 흙이나 암석을 절단합니다. 준설선의 준설 능력을 결정하는 열쇠입니다.

커터 구동 장치

일반적으로 고출력 유압 모터 또는 전기 모터로 구성되어 단단한 해저 재료 절단에 강력한 토크를 제공합니다.

사다리

이것은 커터헤드, 구동축, 수중 진흙 펌프를 지지하는 거대한 강철 캔틸레버입니다. 올리거나 내리면 준설 깊이가 제어됩니다.

II. 이송 시스템: 파쇄된 물질을 이송하는 유체 이송의 핵심

해저에서 해안까지 쇄석과 진흙을 운반하는 것은 해양 해양 시스템의 강력한 진흙 배출 시스템에 달려 있습니다. 커터 흡입 준설선 .

준설 펌프

커터흡입준설선의 핵심입니다. 일반적으로 수중 머드 펌프(흡입 농도 증가)와 선체 내 머드 펌프(전달 압력 제공)로 구분됩니다.

흡입관 및 토출관

진흙은 흡입관을 통해 펌프 본체로 유입된 후 선미에 연결된 배출관을 통해 먼 거리로 운반됩니다.

구형 조인트 및 호스

물 위 파이프라인에서 이러한 구성 요소는 바람과 파도에 대한 충분한 유연성을 보장하여 파손을 방지합니다.

III. 포지셔닝 및 측면 이동 시스템: 작동 중 정밀도 보장

절단기 흡입 준설선은 작동 중에 무작위로 움직이지 않고 오히려 나침반처럼 리드미컬하게 진동합니다.

스퍼드 시스템

일반적으로 두 개의 튼튼한 스퍼드가 선미에 설치됩니다. 메인 스퍼드는 회전 중심 역할을 하며 머드에 삽입되고, 보조 스퍼드는 계단 이동에 사용됩니다.

스퍼드 캐리어

고급 절단기 흡입 준설선에는 유압식 트롤리가 장착되어 있어 스퍼드를 들어 올리지 않고도 선체가 앞으로 이동할 수 있어 건설 연속성이 크게 향상됩니다.

측면 윈치

이는 좌현 및 우현 견인 케이블을 통해 스퍼드 주위에서 선체의 왼쪽 및 오른쪽 스윙을 제어하여 부채꼴 굴착을 가능하게 합니다.

IV. 전력 및 제어 시스템: 지능형 두뇌

디젤 엔진/발전기 세트

모든 진흙 펌프, 유압 시스템 및 거주 공간에 에너지를 제공합니다.

통합 모니터링 시스템

현대식 절단기 흡입 준설선에는 GPS 위치 확인, 생산 모니터링 및 자동 준설 시스템이 장착되어 있습니다. 운전자는 운전실의 터치스크린을 통해 준설 궤적과 농도를 정밀하게 제어할 수 있습니다.

커터 흡입 준설선의 구성 요소를 이해하면 준설 엔지니어링의 과학을 이해하는 데 도움이 될 뿐만 아니라 더 나은 장비 유지 관리 및 성능 최적화가 용이해집니다. 견고한 커터 톱니부터 정교한 자동 제어 시스템에 이르기까지 모든 구성 요소는 프로젝트 진행과 품질에 매우 중요합니다.

지속적인 기술 발전을 통해 미래의 커터 흡입 준설선은 더 깊은 준설, 더 긴 배출 거리 및 더 큰 지능으로 발전하여 해양 공학에서 계속 빛을 발할 것입니다.

커터 흡입 준설선의 작동 원리는 무엇입니까?

I. 절단기 흡입 준설선의 핵심 작업 논리

절단기 흡입 준설선의 핵심 작동 원리는 "기계 절단, 유압 리프팅 및 파이프라인 운송"으로 요약할 수 있습니다.

쉽게 말하면 뱃머리에 회전하는 커터 헤드를 사용해 해저의 흙이나 암석을 부수고 물과 섞어 슬러리를 만드는 방식이다. 그런 다음 고성능 진흙 펌프가 진공 흡입을 생성하여 슬러리를 흡입하고 배출 파이프라인을 통해 지정된 해안이나 저장 장소로 운반합니다.

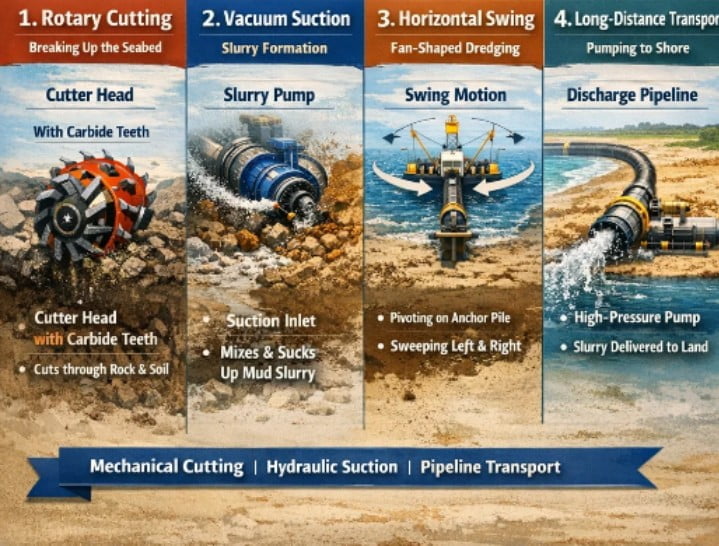

II. 주요 단계 분석: 해저에서 해안까지의 여정

1. 회전절단 : 바닥재를 쪼개는 작업

작업 시작시 절단기 흡입 준설선의 선수 브릿지가 하강됩니다. 브릿지 끝에 있는 회전 커터 헤드는 유압이나 전기에 의해 구동되어 고속으로 회전합니다. 거대한 이빨처럼 커터 헤드의 카바이드 이빨은 단단한 점토, 자갈, 심지어 단단한 암석까지 자르고 부숴줍니다.

2. 진공 흡입: 슬러리 형성

커터 헤드가 회전하는 동안 그 뒤에 있는 흡입구가 작동을 시작합니다. 선체 내부의 머드 펌프(또는 수중 머드 펌프)에서 발생하는 부압에 힘입어 파쇄토와 주변 해수를 급속하게 혼합하여 고농도 슬러리로 만든 후 슬러리 유입관으로 흡입됩니다.

3. 측면 스윙: 부채꼴 굴착

절단기 흡입 준설선은 직선으로 작동하지 않습니다. 대신 강철 파일을 중앙으로 사용하고 두 개의 측면 윈치를 사용하여 강철 케이블을 당겨 선체가 부채꼴 운동으로 좌우로 흔들리게 합니다. 이 "나침반과 같은" 작업은 평평하고 완전한 바닥 표면을 보장합니다.

4. 장거리 운송: 리프팅 압력

흡입된 슬러리는 선체 내부의 고성능 펌프에 의해 가압됩니다. 강력한 배출 압력을 활용하여 슬러리는 밀봉된 배출 파이프라인(부유식 파이프, 수중 파이프, 해안 파이프 포함)을 통해 장거리 운송되어 수 킬로미터에 도달하여 직접적으로 "매립"을 달성합니다.

III. 커터 흡입 준설선이 가장 효율적인 이유는 무엇입니까?

준설 프로젝트에 선호되는 선박 유형의 장점은 다음과 같습니다.

• 연속 작동 : 그랩 또는 후행 흡입 호퍼 준설선과 달리 커터 흡입 준설선은 왕복 운송이 필요하지 않습니다. 준설과 배출이 동시에 이루어지기 때문에 효율성이 매우 높습니다.


• 폭넓은 적용 가능성: 느슨한 모래 또는 고강도 암석을 처리하든 적합한 커터 헤드로 충분할 수 있습니다.


• 환경 친화적이고 정밀함: 제어된 준설 궤적은 주변 해역에 대한 교란을 최소화하고 정확한 깊이 제어를 허용합니다.



커터 흡입 준설선의 작동 원리를 이해하면 현대 산업의 아름다움에 감탄할 수 있을 뿐만 아니라 항구 확장, 수로 유지 관리 및 토지 매립에서 중요한 역할을 강조할 수 있습니다. 고도로 통합되고 정밀한 준설 장치로서 현대 해양 엔지니어링 장비의 정점을 나타냅니다.

커터 헤드를 커터 흡입 준설선의 "치아"라고 부르는 이유는 무엇입니까?

대규모 준설 프로젝트에서 커터 흡입 준설선은 놀라운 건설 효율성을 보여줍니다. 구조적으로 진흙 펌프는 시스템 작동을 유지하는 "심장 박동" 압력을 제공하는 반면, 작업 교량의 맨 앞에 위치한 커터 헤드는 전체 준설 시스템의 "촉수"이자 "날카로운 칼날"입니다.

I. 단단한 바닥재의 "터미네이터"

느슨한 모래부터 단단한 암석까지 다양한 지질 조건을 처리하는 절단기 흡입 준설선의 능력은 전적으로 날카로운 "치아"에 달려 있습니다.

기계적 절삭력: 고출력 모터 또는 유압 시스템으로 구동되는 커터 헤드는 엄청난 토크를 생성합니다. 회전하는 동안 커터 헤드의 톱니 시트와 팁이 바닥에 직접 작용하여 조밀한 토양층, 단단한 점토, 심지어 화강암까지 파괴합니다.

Hard Rock Buster: 커터 헤드가 없으면 일반 흡입 준설선은 단단한 바닥 재료를 처리할 수 없습니다. 커터 흡입 준설선이 토지 매립 프로젝트에서 "산을 뚫고" 수중 장애물을 직접 분쇄할 수 있게 하는 것은 바로 이러한 "치아"입니다.

II. 커터 이빨 구성: 완전 무장한 엘리트

왜 "치아"라고 불립니까? 앞쪽에 있는 위치 때문일 뿐만 아니라 구조가 치아의 구조와 매우 유사하기 때문입니다.

매우 견고한 소재: 매우 높은 마모를 견딜 수 있도록 커터 톱니는 일반적으로 고강도 합금강으로 만들어지며 때로는 경질 합금으로 상감 처리되기도 합니다. 이렇게 하면 해저 암석을 마주할 때 "치아"가 쉽게 부러지거나 마모되지 않습니다.

교체 가능한 디자인: 치과 의사가 치아를 채울 수 있는 것처럼 커터 치아의 끝 부분도 교체 가능한 소모품입니다. 다양한 지질 구조(예: 미사, 조밀한 모래, 풍화암)의 경우 엔지니어는 최적의 준설 효율성을 달성하기 위해 "치아"를 다른 모양으로 교체합니다.

다기능 모양: 끌 모양의 이빨은 단단한 암석을 깎는 데 적합하고, 날카로운 이빨은 점토 절단에 적합합니다. 이러한 다양성은 복잡한 작업 조건에서 커터 흡입 준설선의 유연성을 보장합니다.

III. 절단기는 작동 효율성을 어떻게 결정합니까?

진흙 농도: 커터의 절단 효과는 흡입구의 진흙 농도에 직접적인 영향을 미칩니다. 절단이 철저할수록 혼합 진흙의 고형분 함량이 높아지고 운반 효율이 강해집니다.

정밀 트렌칭: 커터 헤드의 정확한 위치 지정 및 진동에 의존하여 커터 흡입 준설선은 설계 요구 사항을 충족하는 채널 경사를 외과적으로 절단할 수 있습니다.

IV. 지능형 트렌드: "뇌"를 가진 치아

기술이 발전함에 따라 현대 절단기 흡입 준설선의 "치아"는 점점 더 지능화되고 있습니다.

자동 조정: 지능형 모니터링 시스템은 형성 저항을 기반으로 커터 헤드 속도를 실시간으로 조정하여 과도한 하중으로 인한 손상을 방지하고 에너지 소비를 크게 줄일 수 있습니다.

마모 모니터링: 센서는 톱니 끝의 마모를 모니터링하여 "치아"가 파손되기 전에 교체 알림을 발행하여 가동 중지 위험을 방지합니다.

커터 헤드 톱니의 재질 및 디자인과 관련하여 고려해야 할 사항은 무엇입니까?

I. 재료의 영혼: 경도와 인성 사이의 균형을 찾는 방법은 무엇입니까?

커터헤드 톱니의 작업 환경은 극도로 가혹하며 고강도 충격뿐만 아니라 장기적인 마찰 마모에도 직면합니다. 따라서 소재 선택이 핵심 비결입니다.

고강도 합금강: 대부분의 고품질 커터헤드 톱니에는 특수 고크롬-니켈 합금강이 사용됩니다. 이 소재는 정밀한 열처리 공정을 거쳐 마모에 강한 높은 경도와 단단한 암석과의 충격 시 부서지기 쉬운 파괴를 방지하는 높은 인성을 모두 달성합니다.

경질 합금 오버레이: 매우 높은 마모 조건에서 엔지니어는 톱니 끝에 경질 합금 또는 인레이 텅스텐 강철을 오버레이합니다. 이러한 "완전한 무장" 접근 방식은 일반 주물에 비해 커터헤드 톱니의 마모 수명을 몇 배로 늘립니다.

자체 연마 재료 설계: 최고 수준의 제조 공정을 통해 커터헤드 톱니는 마모 중에 비교적 날카로운 모양을 유지할 수 있습니다. 이는 "자체 연마"로 알려진 특성으로, 커터 흡입 준설선의 에너지 소비를 크게 줄입니다.

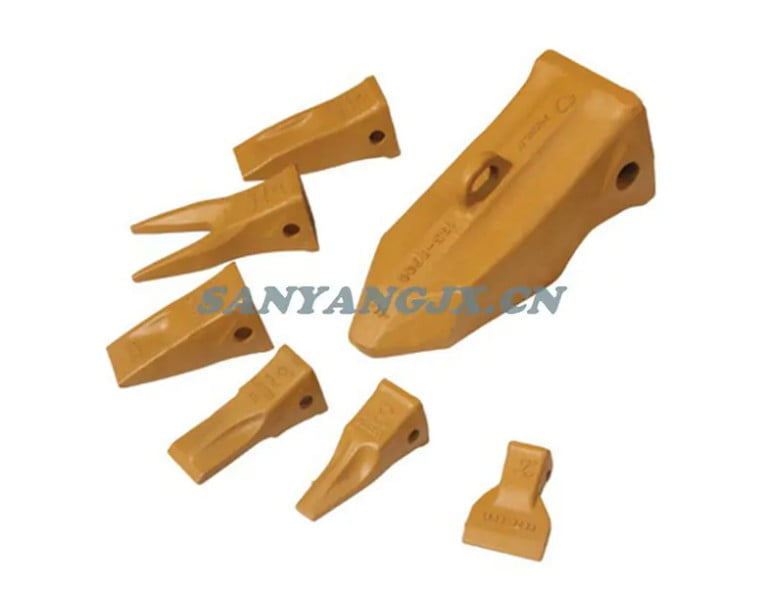

II. 디자인 독창성: 다양한 구성을 위한 "맞춤형" 솔루션

모든 커터헤드 톱니가 동일하게 보이는 것은 아닙니다. 지질 조건에 따라 준설선 구성 요소 설계자는 다양한 치아 모양을 개발했습니다.

끌 이빨: 날카롭고 끌 같은 모양입니다. 주로 단단한 암석이나 풍화암을 굴착하는데 사용되며, 한 지점에 집중된 압력을 가하여 파쇄합니다.

플레어 이빨: 가장자리가 넓고 삽 모양입니다. 이 디자인은 점토나 느슨한 모래층을 굴착하는 데 가장 적합하며 버터와 같은 넓은 면적의 토양을 절단할 수 있어 생산량을 크게 높일 수 있습니다.

표준 톱니: 복잡한 혼합 지질 구조에 적합한 절단 및 충격 기능의 균형을 유지합니다.

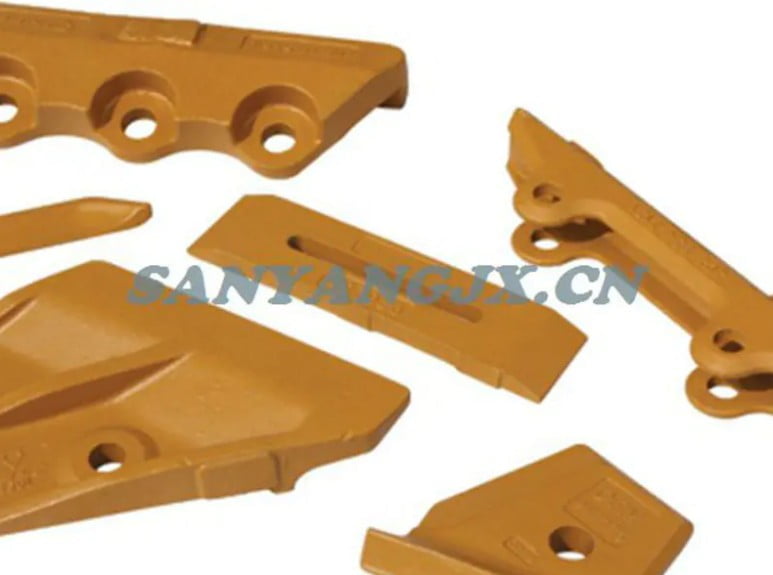

III. 독창적인 구조: 사용자 친화적인 교체 시스템

커터 톱니는 소모성 부품이기 때문에 구조적 설계에서는 시공 효율성을 고려해야 합니다.

분할 디자인: 현대 절단기 흡입 준설선은 종종 "치아 베이스 치아 끝"의 분할 구조를 사용합니다. "치아"가 마모되면 작업자는 커터 헤드 전체를 절단하지 않고도 특수 잠금 핀을 사용하여 치끝을 신속하게 교체할 수 있으므로 준설 프로젝트의 가동 중지 시간이 크게 절약됩니다.

유체역학적 설계: 커터 톱니의 설계는 슬러리의 유동성도 고려합니다. 과학적으로 설계된 형상은 회전저항을 감소시켜 슬러리가 흡입관으로 유입되기 쉽게 하여 슬러리펌프의 흡입농도를 높여줍니다.

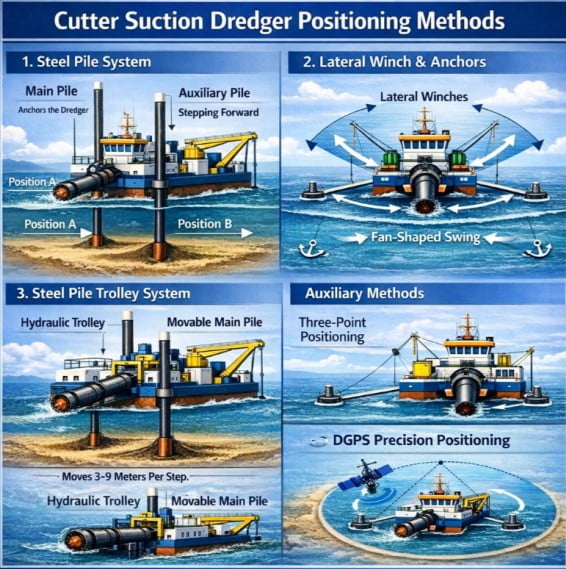

절단기 흡입 준설선은 건설 중에 어떻게 위치를 유지합니까?

1. 핵심 지지점 : Steel Pile System

이것은 커터 흡입 준설선의 기본 위치 지정 방법입니다. 선체를 수직으로 관통하는 두 개의 거대한 강철 파일이 일반적으로 선미에 설치됩니다.

메인 파일(Main Pile) : 시공시 메인 파일을 수직으로 낮추어 해저 진흙 속으로 깊게 삽입하는 작업입니다. 나침반의 "바늘"처럼 선체를 수면에 단단히 고정시켜 전체 선박의 측면 준설 운동의 회전 중심 역할을 합니다.

보조 파일: 주로 "스테핑" 파일 교체에 사용됩니다. 부채꼴 모양의 구역을 굴착하여 추가 진행이 필요한 경우 보조 파일을 고정 위치로 낮추고 주 파일을 올려 앞으로 이동시킵니다. 두 개의 파일이 교대로 작동하여 준설선이 "목발을 짚고 걷는 것처럼"정확하게 전진할 수 있습니다.

2. 전동 견인: 측면 윈치 및 측면 앵커

두 개의 측면 앵커가 준설선의 양쪽에서 대각선 전방으로 배치됩니다.

준설선의 측면 윈치를 조작하고 양쪽의 강철 케이블을 풀면 준설선이 부채꼴 패턴으로 흔들리면서 주 파일 주위로 활을 좌우로 당깁니다.

이 "하나의 파일, 두 개의 앵커" 레이아웃은 매우 안정적인 삼각형 지지 시스템을 형성하여 단단한 암석을 절단할 때 반력으로 인해 준설선이 심하게 흔들리지 않도록 합니다.

3. 고급 구성: 스틸 파일 트롤리 시스템

대형 또는 고급 절단기 흡입 준설선(예: "Tianjing")에도 강철 파일 트롤리가 장착되어 있습니다.

원리: 메인 파일은 선체에 직접 고정되지 않고 유압식으로 움직일 수 있는 트롤리에 장착됩니다.

기능: 메인 파일이 토양에 삽입되고 고정된 상태에서 유압 실린더는 전체 선체를 앞으로(일반적으로 3~9미터) 추진할 수 있습니다. 이는 잦은 파일 교체 없이 선박이 지속적으로 굴착할 수 있어 위치 안정성과 시공 효율성이 크게 향상된다는 것을 의미합니다.

4. 보조 방법: 3점 위치 확인 및 DGPS

3점 포지셔닝: 특정 조건에서는 강철 파일 외에도 선미 또는 측면 앵커를 사용하여 강한 조류나 극심한 파도에 대처하기 위한 다점 결합 포지셔닝 시스템을 형성합니다.

공간 위치 확인: 최신 절단기 흡입 준설선에는 DGPS(차동 전역 위치 확인 시스템)와 다양한 센서가 장착되어 설계된 채널을 기준으로 선체의 정확한 위치를 실시간으로 모니터링하며 오류는 일반적으로 센티미터 수준으로 제어됩니다.

커터흡입 준설선의 안정성 비결은 "파일을 축으로, 앵커를 힘으로 활용"하는 데 있다. 강철 파일은 견고한 수직 지지를 제공하고 수평 앵커는 정밀한 수평 제어를 제공합니다. 이 둘의 조합이 이렇게 된다. 커터 흡입 준설선 밀려드는 파도 속에서도 태산만큼 안정적입니다.
