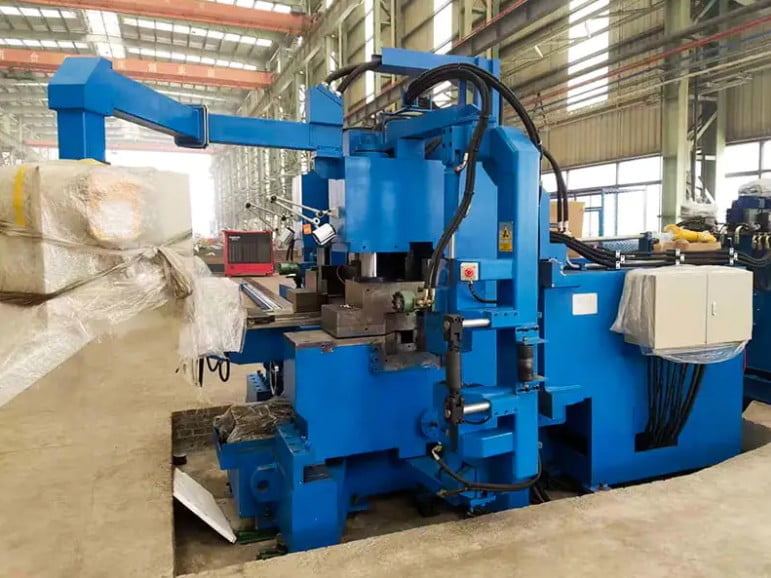

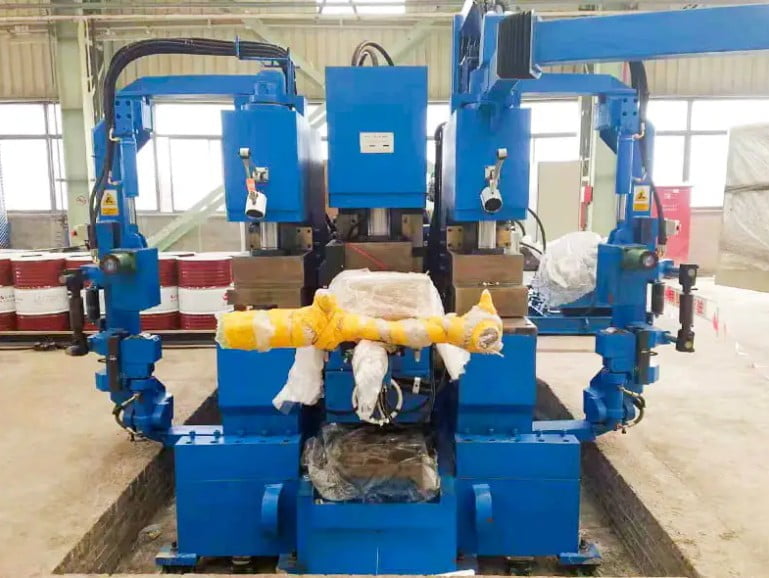

콜드 벤딩 머신이란 무엇입니까?

현대 조선 및 금속 가공 산업에서 핵심 성형 장비인 냉간 굽힘 기계는 전통적인 열간 성형 방법을 점차 대체하고 있으며 조선 품질과 효율성을 향상시키는 데 중요한 역할을 하고 있습니다.

1. 콜드 벤딩 머신의 기본 정의 및 응용

A 콜드 벤딩 머신 냉간 성형 기술을 사용하여 금속 시트(예: 해양 강판)를 실온에서 다양하고 복잡한 기하학적 표면으로 가공하는 고정밀 장치입니다.

선박 선체의 곡면을 성형하는 주요 장비로 두께 6~50mm의 해양강판을 취급할 수 있습니다. 섬세한 소형 요트이든 웅장한 거대 유조선이든 냉간 벤딩 머신은 두꺼운 강판을 필요한 곡률로 정밀하게 구부려 다양한 적용 시나리오를 충족할 수 있습니다.

2. 콜드 벤딩 머신의 작동 원리: 탄성에서 가소성까지

냉간 굽힘 기계의 핵심 작동 논리는 금속 재료의 물리적 특성을 정밀하게 제어하는 데 있습니다. 일반적인 구조적 특징은 다음과 같습니다.

롤러 배열:

일반적으로 3개 또는 4개 롤러의 대칭 배열이 사용됩니다.

성형 공정:

장비는 롤러를 통해 강판에 점진적인 압력을 가합니다. 가공 초기 단계에서 금속은 먼저 탄성 변형을 겪습니다. 압력이 증가하면 금속은 소성 변형 상태가 되어 모양이 영구적으로 변경됩니다.

다축 연결:

복잡한 쌍곡면 시트(3차원 곡면)의 경우 고급 콜드 벤딩 머신 s는 다축 연결 제어를 달성하여 모든 차원의 굽힘 곡률이 완벽하게 정렬되도록 보장합니다.

3. 지능형 제어 및 정밀 모니터링

현대의 냉간 굽힘 기계는 더 이상 단순한 기계식 프레스가 아니라 CNC 수치 제어 기술을 통합한 정밀 기기입니다.

서보 드라이브 및 PLC 제어:

장비는 고성능 서보 모터로 구동되며, 각 롤러의 압력과 이송 속도는 PLC(Programmable Logic Controller) 시스템을 통해 정밀하게 조정됩니다.

실시간 피드백 및 스프링백 보상:

금속은 구부린 후 일정량의 "스프링백"을 생성합니다. 실시간 피드백 시스템 콜드 벤딩 머신 판금 변형을 모니터링하고 스프링백을 자동으로 계산 및 보정하여 최종 치수가 설계 모델과 완벽하게 일치하는지 확인합니다.

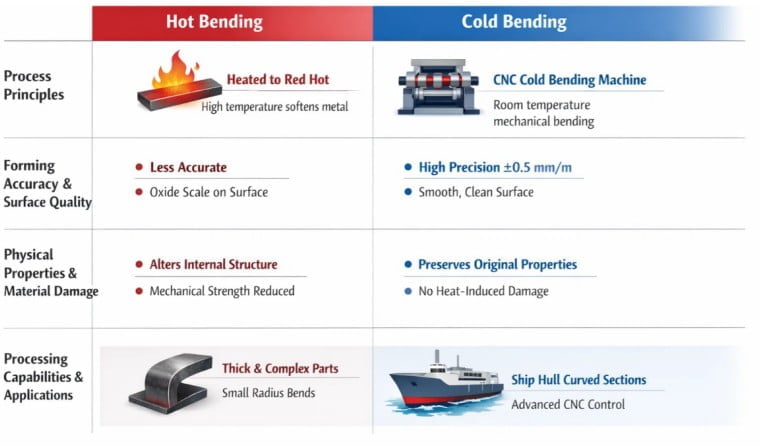

열간 굽힘과 냉간 굽힘의 차이점은 무엇입니까?

금속 가공 및 조선 분야에서는 경질 강판을 이상적인 형상으로 구부리는 것이 핵심 기술입니다. 열간 굽힘과 냉간 굽힘은 완전히 다른 두 가지 공정입니다.

1. 프로세스 원칙의 차이

핫 벤딩:

고온 가열(일반적으로 뜨거운 상태)을 활용하여 금속을 연화시키고 항복 강도를 감소시켜 상대적으로 작은 외부 힘에서도 소성 변형을 달성합니다.

냉간 굽힘:

실온에서 냉간 굽힘 기계와 같은 장비를 사용하여 기계적 압력을 통해 변형을 강제합니다. 첨단 CNC 냉간 굽힘 기계를 예로 들면, 대칭으로 배열된 3개 또는 4개의 롤러를 사용하여 강판에 점진적인 압력을 가하여 탄성 변형에서 소성 변형으로 전환시킵니다.

2. 성형 정밀도 및 표면 품질

매우 높은 정밀도가 요구되는 산업(예: 항공우주 및 정밀 조선)에서 냉간 굽힘 기계는 상당한 기술적 이점을 나타냅니다.

선형 정확도:

열간 굽힘 중 열팽창 및 수축의 불확실성으로 인해 냉각 후 수축 변형이 자주 발생합니다. 대조적으로, 냉간 굽힘의 선형 정확도는 3배 향상될 수 있습니다. 최신 CNC 냉간 굽힘 기계의 성형 정확도는 ±0.5mm/m에 달합니다.

표면 품질:

열간 가공으로 인해 금속 표면에 산화 스케일이나 화재 손상이 쉽게 발생합니다. 냉간 굽힘은 Sa2.5 등급의 강판 표면 품질을 달성하여 후속 자동 용접을 위한 이상적인 표면 조건을 생성할 수 있습니다.

3. 물리적 특성 및 물적 손상

이것이 둘 사이의 가장 근본적인 차이점 중 하나입니다. 냉간 굽힘 기계는 가공 중 열에 의해 재료 특성이 영향을 받지 않도록 합니다.

핫 벤딩:

고온은 강철의 내부 구조를 변화시킬 수 있으며 심지어 특정 합금 성분이 파손되어 강철판의 기계적 강도에 영향을 미칠 수도 있습니다.

콜드 벤딩:

상온에서 작동하여 해양강판 등 원자재의 초기 기계적 성질을 완벽하게 보존합니다. 실시간 피드백 시스템을 통해 냉간 굽힘 기계는 금속 스프링백을 자동으로 보정하여 최종 치수가 설계 도면과 정확히 일치하도록 보장합니다.

4. 처리 능력 및 적용 시나리오

냉간 굽힘 기계는 정밀도가 뛰어나지만 둘 다 특정 응용 분야가 있습니다.

핫 벤딩:

일반적으로 고온은 변형 저항을 크게 감소시키기 때문에 두께가 매우 크거나 반경이 매우 작거나 모양이 매우 복잡한 특수 부품에 사용됩니다.

콜드 벤딩:

현재 선박 선체 표면 성형의 중심입니다. 두께 6~50mm의 해양용 강판을 처리할 수 있습니다. 특수 쌍곡면 플레이트의 경우 고성능 냉간 굽힘 기계는 다축 연결 제어를 달성하여 3차원 곡면의 문제를 쉽게 처리할 수 있습니다.

굽힘의 세 가지 유형은 무엇입니까?

금속 가공, 조선, 압력 용기 제조 분야에서 굽힘은 재료의 형태를 변화시키는 가장 기본적이고 중요한 수단입니다. 가공 온도, 기계적 특성, 장비 작동의 차이에 따라 업계에서는 일반적으로 굽힘을 세 가지 주요 유형으로 분류합니다.

1. 냉간굽힘(상온성형)

냉간 굽힘이란 금속 재료의 재결정 온도(보통 실온) 이하에서 수행되는 굽힘 가공을 말합니다. 현재 조선업계에서 가장 널리 사용되고 고정밀도를 자랑하는 기술이다.

핵심 장비:

주로 콜드 벤딩 머신 . 이 장비는 서보 모터에 의해 구동되는 3개 또는 4개의 롤러의 대칭 배열을 사용하여 판금에 점진적인 압력을 가합니다.

기술적인 이점:

재료 특성 유지: 재료는 가공 중에 열에 영향을 받지 않아 강철의 초기 기계적 강도를 완전히 보존합니다.

높은 정밀도: CNC 시스템(PLC)을 사용하면 성형 정확도가 기존 공정보다 3배 높은 ±0.5mm/m에 도달할 수 있습니다.

표면 품질: 산화물 스케일이 없기 때문에 표면 품질은 Sa2.5 등급에 도달할 수 있으며 후속 용접에 이상적인 조건을 제공합니다.

2. 열간밴딩(고온성형)

열간 굽힘은 금속을 재결정 온도(일반적으로 800°C~1000°C) 이상으로 가열하여 굽히는 것입니다.

공정 특성:

온도가 증가함에 따라 금속의 항복 강도는 크게 감소하는 반면 소성은 증가합니다. 이를 통해 매우 두꺼운 철판을 처리하거나 매우 작은 곡률 반경으로 굽힘을 수행할 수 있습니다.

제한사항:

열 영향부: 고온은 금속의 내부 금속 조직 구조를 변경하여 성능 변동을 초래할 수 있습니다.

정밀 제어의 어려움: 냉각 중 수축 변형은 정확하게 예측하기 어렵습니다.

환경 영향: 높은 에너지 소비 및 산화물 스케일 형성으로 인해 광범위한 후속 연삭 공정이 필요합니다.

3. 플라스틱 굽힘 및 복합 성형(다축 연결 굽힘)

이 유형은 주로 쌍곡면 시트 또는 복잡한 3차원 표면을 위한 특수 성형 방법을 나타냅니다. 이는 종종 냉간 굽힘의 고급 버전입니다.

공정 특성:

이 장비는 다축 연결 제어를 사용하여 판금이 세로 방향뿐만 아니라 가로 방향 또는 다른 치수로도 구부러지도록 합니다.

실시간 모니터링:

이 프로세스는 실시간 피드백 시스템에 의존합니다. 금속의 탄성 반발로 인해 시스템은 변형을 실시간으로 모니터링하고 자동으로 보정하여 최종 치수가 설계 모델과 완벽하게 일치하도록 해야 합니다.

적용 시나리오:

고정밀 선박 선체, 구형 저장 탱크 및 현대식 건물의 유선형 외벽 가공에 널리 사용됩니다.

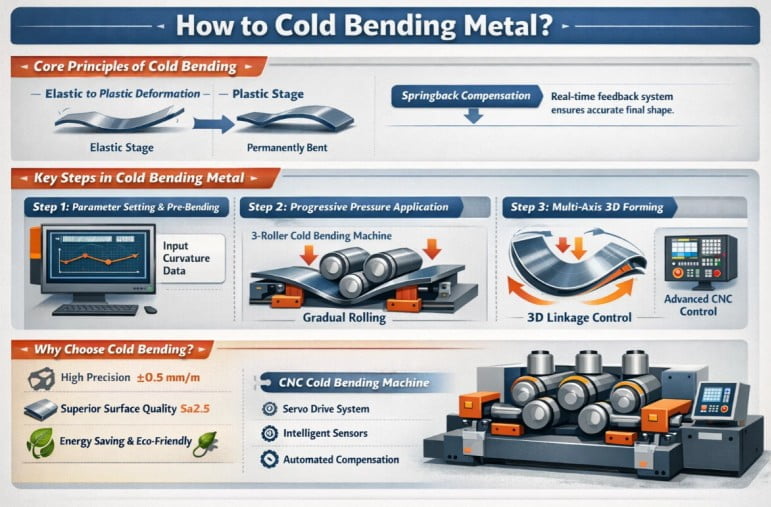

냉간 굽힘 금속을 만드는 방법?

현대 산업 제조업에서 냉간 굽힘 금속은 고정밀 성형을 위한 핵심 기술이 되었습니다. 전통적인 열간 가공과 달리 냉간 굽힘은 물리적 특성을 변경하지 않고 견고한 강판을 복잡한 기하학적 모양으로 성형할 수 있습니다.

1. 냉간 굽힘의 핵심 원리

냉간 굽힘 금속의 핵심은 기계적 힘을 사용하여 재료를 항복 강도 이상으로 밀어내는 데 있습니다. 이 공정은 일반적으로 상온에서 이루어지며, 냉간 굽힘 기계의 롤러를 사용하여 금속판(두께 6~50mm의 해양 강판 등)에 압력을 가합니다.

탄성에서 플라스틱까지:

금속은 먼저 탄성 변형을 겪고 외력이 제거되면 원래 모양으로 돌아갑니다. 압력이 계속 증가함에 따라 금속은 소성 변형 상태에 들어가 영구적인 구부러진 모양을 얻습니다.

스프링백 보상:

구부린 후에는 탄성 계수로 인해 금속이 어느 정도 튀어 오릅니다. 최신 CNC 냉간 굽힘 기계는 실시간 피드백 시스템을 통해 자동으로 변형을 모니터링하고 스프링백 보정을 수행하여 정확한 최종 치수를 보장합니다.

2. 냉간 굽힘 금속 수행의 주요 단계

1단계: 매개변수 설정 및 사전 굽힘

PLC 제어 시스템을 통해 설계 도면의 곡률 매개변수를 입력합니다. 두꺼운 판재 가공의 경우, 끝 부분의 사전 굽힘은 전체 곡률의 연속성을 보장하고 사각지대 형성을 효과적으로 줄이는 데 중요합니다.

2단계: 점진적인 압력 적용

냉간 굽힘 기계는 3개 또는 4개의 롤러의 대칭 배열을 사용합니다. 서보 모터로 구동되는 롤러는 천천히 아래로 눌러 판금을 공급합니다. 이러한 점진적인 압력은 금속의 내부 균열을 방지하고 열의 영향으로부터 재료 특성을 보존합니다.

3단계: 다축 연결 및 3D 성형

복잡한 쌍곡면 시트의 경우 장비는 다축 연결 제어 모드를 활성화합니다. 각 롤러의 상대 위치와 기울기 각도를 정밀하게 조정함으로써 강판을 세로 방향과 가로 방향으로 동시에 구부려 ±0.5mm/m의 성형 정확도를 달성합니다.

3. 냉간 굽힘의 장점: 왜 냉간 굽힘을 선택합니까?

열간 굽힘에 비해 냉간 굽힘 금속은 조선, 교량 건설 및 강철 구조물 건축에 상당한 이점을 제공합니다.

고정밀 성능: 냉간 굽힘은 라인 정확도를 3배 향상시켜 고품질 선박 선체 표면을 만들기 위한 기본 솔루션이 됩니다.

우수한 표면 품질: 처리된 표면에는 산화물 스케일이 없어 품질 등급 Sa2.5를 달성하여 후속 자동화 용접 공정을 위한 완벽한 조건을 조성합니다.

에너지 절약 및 환경 보호: 에너지를 많이 소비하는 난방 장비가 필요하지 않습니다. 처리가 깨끗하고 효율적입니다.

4. 주요장비 : CNC Cold Bending Machine의 역할

완벽한 냉간 굽힘을 이루는 핵심은 장비의 성능에 있습니다. 고품질 CNC 콜드 벤딩 머신 다음을 통합합니다:

서보 드라이브 시스템: 부드럽고 강력한 토크를 제공합니다.

지능형 센서: 시트 두께 편차 및 경도 변화를 실시간으로 모니터링합니다.

자동 보상 소프트웨어: 소형 요트 부품부터 대형 탱커 시트까지 처리 일관성을 보장합니다.

금속의 냉간 굽힘은 재료 역학과 CNC 기술을 결합한 정밀 공정입니다. 적합한 냉간 굽힘 기계를 선택하고 과학적인 처리 단계를 사용함으로써 회사는 재료 성능을 보장하면서 제품의 성형 정확도와 표면 품질을 크게 향상시킬 수 있습니다.

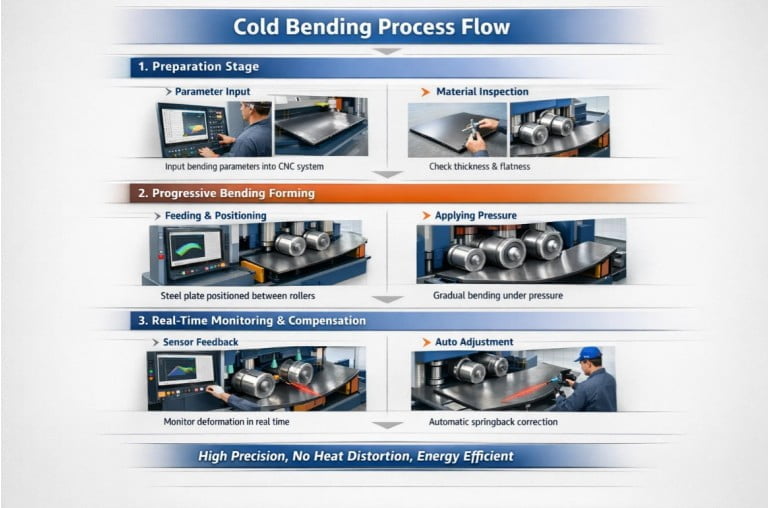

냉간 굽힘의 공정 흐름은 무엇입니까?

현대 제조 분야에서 냉간 굽힘 기계는 조선, 철강 구조물 건설 및 기타 분야의 핵심 장비가 되었습니다. 전통적인 공정에 비해, 높은 정밀도와 재료 특성 보호를 갖춘 냉간 굽힘은 6~50mm 두께의 해양 강판을 가공하는 데 선호되는 방법이 되었습니다.

1. 준비 단계: 매개변수 입력 및 재료 검사

냉간 굽힘의 첫 번째 단계는 디지털화에서 시작됩니다. 작업자는 먼저 설계 도면에 따라 CNC 냉간 굽힘 기계의 PLC 제어 시스템에 곡률 매개변수를 입력해야 합니다.

재료 검사:

강판의 두께, 항복강도, 초기 평탄도를 검증합니다.

프로세스 시뮬레이션:

첨단 CNC 시스템은 벤딩 공정을 사전에 시뮬레이션해 금속의 탄성 변형과 예상 스프링백 값을 계산해 정밀 가공의 기반을 마련합니다.

2. 핵심 단계: 프로그레시브 벤딩 성형

이는 주로 냉간 굽힘 기계의 물리적 압출을 통해 달성되는 냉간 굽힘 공정의 핵심 단계입니다.

수유 및 위치 지정:

강판은 장비의 롤러 사이에 공급됩니다. 이 장비는 일반적으로 균일한 응력을 보장하기 위해 3개 또는 4개의 롤러의 대칭 배열을 사용합니다.

압력 적용:

서보 모터에 의해 구동되는 작업 롤러는 아래로 이동하면서 철판에 점진적인 압력을 가합니다. 금속 재료는 탄성 상태에서 소성 변형 상태로 점차 전환됩니다.

다축 연결 제어:

복잡한 쌍곡면 시트의 경우, 장비는 다축 연결을 사용하여 롤러 기울기 각도와 이송 속도를 정밀하게 조정하여 강판이 3차원 공간에서 목표 곡률을 형성할 수 있도록 합니다.

3. 실시간 모니터링 및 자동 보상:

굽힘 과정 중에 실시간 피드백 시스템이 시트 전체의 변형을 모니터링합니다. 금속의 자연스러운 스프링백 특성으로 인해 시스템은 스프링백 보상을 위해 센서 데이터를 기반으로 각 롤러의 압력을 자동으로 조정합니다.

이러한 지능적인 조정은 ±0.5mm/m의 최종 성형 정확도를 보장하여 부품 치수가 설계와 완벽하게 일치하도록 보장합니다.

4. 표면처리 및 품질검사

냉간 굽힘의 주요 장점은 재료가 열의 영향을 받지 않아 산화물 스케일이나 열 변형을 방지한다는 것입니다.

표면 품질:

냉간 굽힘 기계로 가공된 강판은 일반적으로 Sa2.5 등급의 표면 품질을 얻습니다.

정밀 검증:

후속 자동 용접을 위한 이상적인 조건을 보장하기 위해 템플릿이나 레이저 스캐너를 사용하여 곡률을 검사합니다.

냉간 굽힘 공정의 중요한 장점:

높은 선형성: 기존의 열간 굽힘에 비해 냉간 굽힘은 선형성 정확도를 3배 향상시킬 수 있습니다.

기계적 성질 유지 : 상온에서 소성 변형이 일어나기 때문에 강판의 내부 구조가 안정적으로 유지되며 강도가 저하되지 않습니다.

고효율 및 에너지 절약: 가열로 등 에너지 소비량이 높은 장비가 필요하지 않아 생산 비용이 크게 절감됩니다.

디지털 입력부터 다축 연결 성형 및 정확한 스프링백 보정에 이르기까지 냉간 절곡기의 공정은 현대 금속 가공의 지능성과 표준화를 구현합니다. 이 기술은 소형 요트부터 대형 유조선까지 모든 제품의 제조 품질을 향상시킬 뿐만 아니라 중공업의 녹색 변혁을 촉진합니다.
